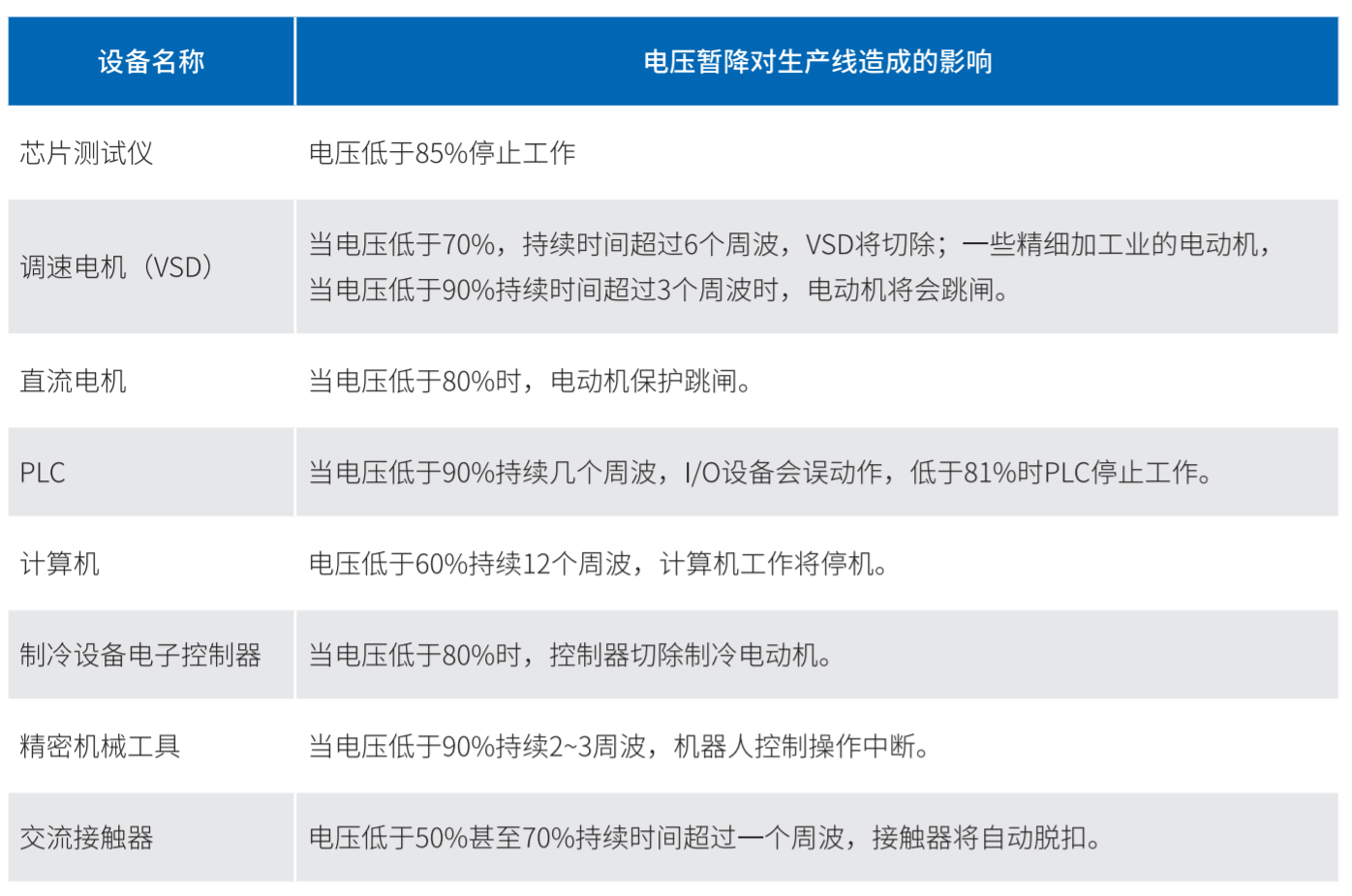

電壓暫降及危害

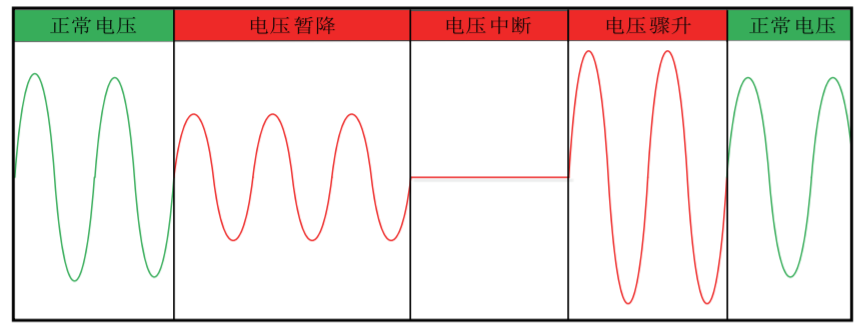

IEEE 標準及國家標準《電能(GB/質量電壓暫降與短時中斷》T30137-2013)規定了電壓暫降定義:電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的 10%~ 90%(即幅值為 0.1~ 0.9(p.u.))，并持續 10ms~ lmin,此期間內系統頻率仍為標稱值,然后又恢復到正常水平的現象。電壓暫降以剩余電壓百分比為度量。(說短時中斷是指一相或多相電壓瞬時降低到0.1p.u.以下，且持續時間為 10ms-lmin。）

山大華天動態電壓調節器

HTAVC介紹

動態電壓調節器 HTAVC 由四象限整流器、逆變器、旁路單元和串聯在電網輸入端和負載之間的注入式變壓器組成，裝置從電網中獲取原始能量，無儲能元件。它可快速在線調節電壓，是解決電壓暫降電壓暫升、電壓波動、改進電能質量的高效可靠的裝置。

HTAVC 時刻監測輸入側電源電壓，一旦發生電壓暫降或暫升，控制單元控制逆變器向串聯的注入變壓器注入適當?shù)难a(bǔ)償電壓，快速將負載端電壓調節到額定值，從而減少來自電網輸入端的電壓暫降、暫升等對負載的影響。

華天動態電壓調節器

該產品主要適用于半導體制造、石油化工、鋼鐵冶金、化纖、新材料、汽車制造、食品加工、臺區或園區的高品質供電等行業的各類電子負載，防止設備因供電電壓擾動而停機，從而避免嚴重的停工損失。
HTAVC 本身具有注入變壓器，增加整流變壓器后可支持中壓。

主要功能

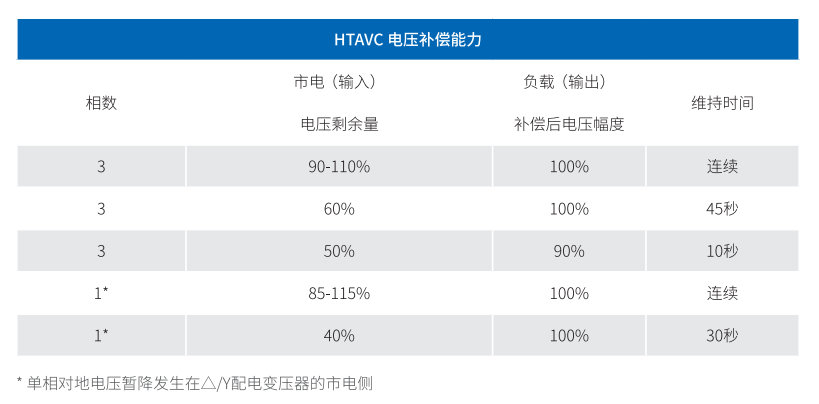

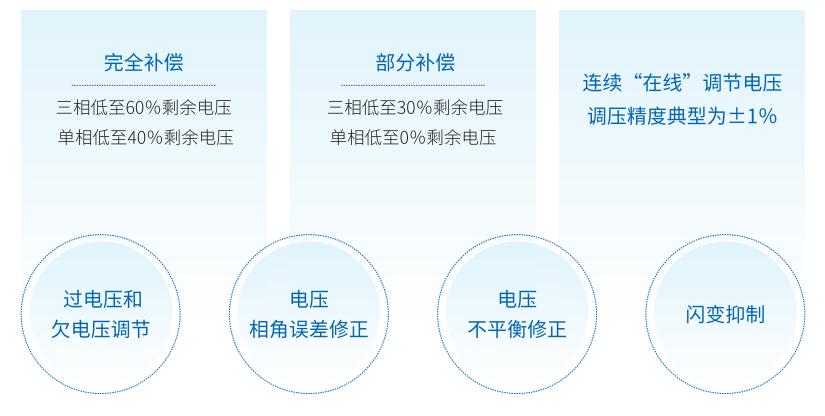

電壓暫降補償、電壓暫升補償、相角誤差修正、電壓不平衡修正、連續在線調壓、電壓波動與閃變

工作原理

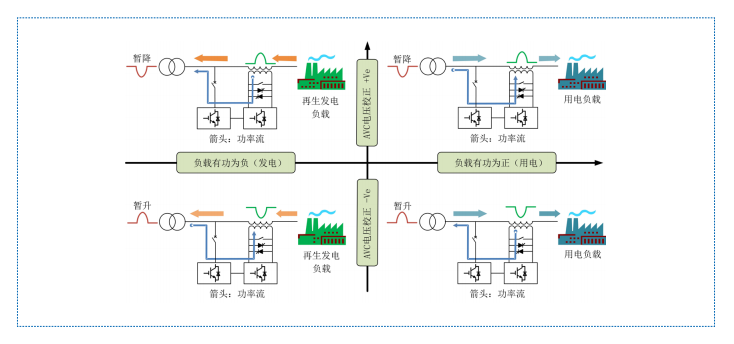

四象限補償

HTAVC 具有四象限補償功能，無論負載運行在用電狀態或者發電狀態，當電源電壓發生暫升或者暫降，控制單元都能快速的控制逆變器向串聯變壓器注入適當?shù)难a(bǔ)償電壓，將負載端電壓調節到額定值。

當負載為用電狀態(有功功率為正)時，電源側電壓發生暫降，整流器從電網側獲取能量，逆變器又把獲取的能量通過變壓器注入到主回路中，以補償電壓的暫降。

當負載為發電狀態(有功功率為負)時，電源側電壓發生暫升，整流器從電網側獲取能量，逆變器又把獲取的能量通過變壓器注入到主回路中，以補償電壓的暫升。

當負載為用電狀態(有功功率為正)時，電源側電壓發生暫升，逆變器從注入變壓器獲取能量，整流器將能量回饋到電網中，以補償電壓的暫升。

當負載為發電狀態(有功功率為負)時，電源側電壓發生暫降，逆變器從注入變壓器獲取能量，整流器將能量回饋到電網中，以補償電壓的暫降。

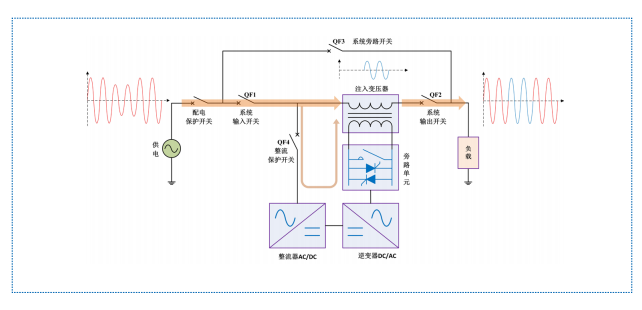

治理暫降

HTAVC 時刻監測輸入側電源電壓，一旦發生電壓暫降，控制單元立即控制逆變器向串聯的變壓器注入適當?shù)难a(bǔ)償電壓，以補償電壓的降落，快速將負載端電壓調節到額定值。此時整流器從電網側獲取能量，供給到逆變器，逆變器又把獲取的能量通過變壓器注入到主回路中。

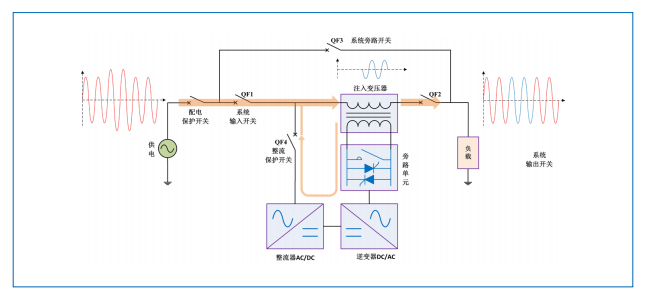

治理暫升

HTAVC 時刻監測輸入側電源電壓，一旦發生電壓暫升，控制單元立即控制逆變器向串聯的變壓器注入適當?shù)难a(bǔ)償電壓，以補償電壓的升高，快速將負載端電壓調節到額定值。此時，逆變器從注入變壓器中獲取能量，整流器將能量回饋到電網中。

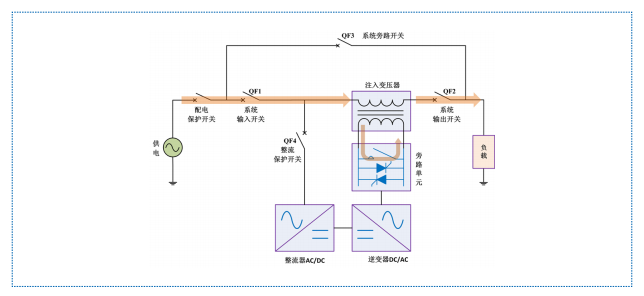

故障旁路

HTAVC 在自身設備發生故障時會自動轉為內部旁路供電，旁路快速響應由晶閘管切換完成，旁路保持由機械觸點完成。此時，逆變器不生成補償電壓，市電通過注入變壓器主回路側繞組直接為負載供電。

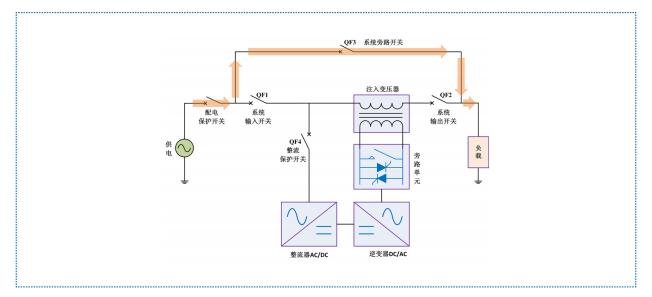

維修旁路

HTAVC 在設備維護期間，先閉合系統旁路開關QF3, 使負載在維護期間保持正常工作，然后斷開 系統輸入開關 QF1 和系統輸出開關 QF2,HTAVC 從電網隔離，方便維護。
