產品介紹
華天HTSVG靜止無功發生器是山大華天自主研發的有源動態無功補償裝置。該裝置可對無功功率、諧波以及三相不平衡進行實時跟蹤補償，從而為電網或用電負荷提供快速動態無功補償和諧波濾除，可有效提高電網電壓暫態穩定性、抑制母線電壓閃變、補償不平衡負荷、濾除諧波及提高功率因數。

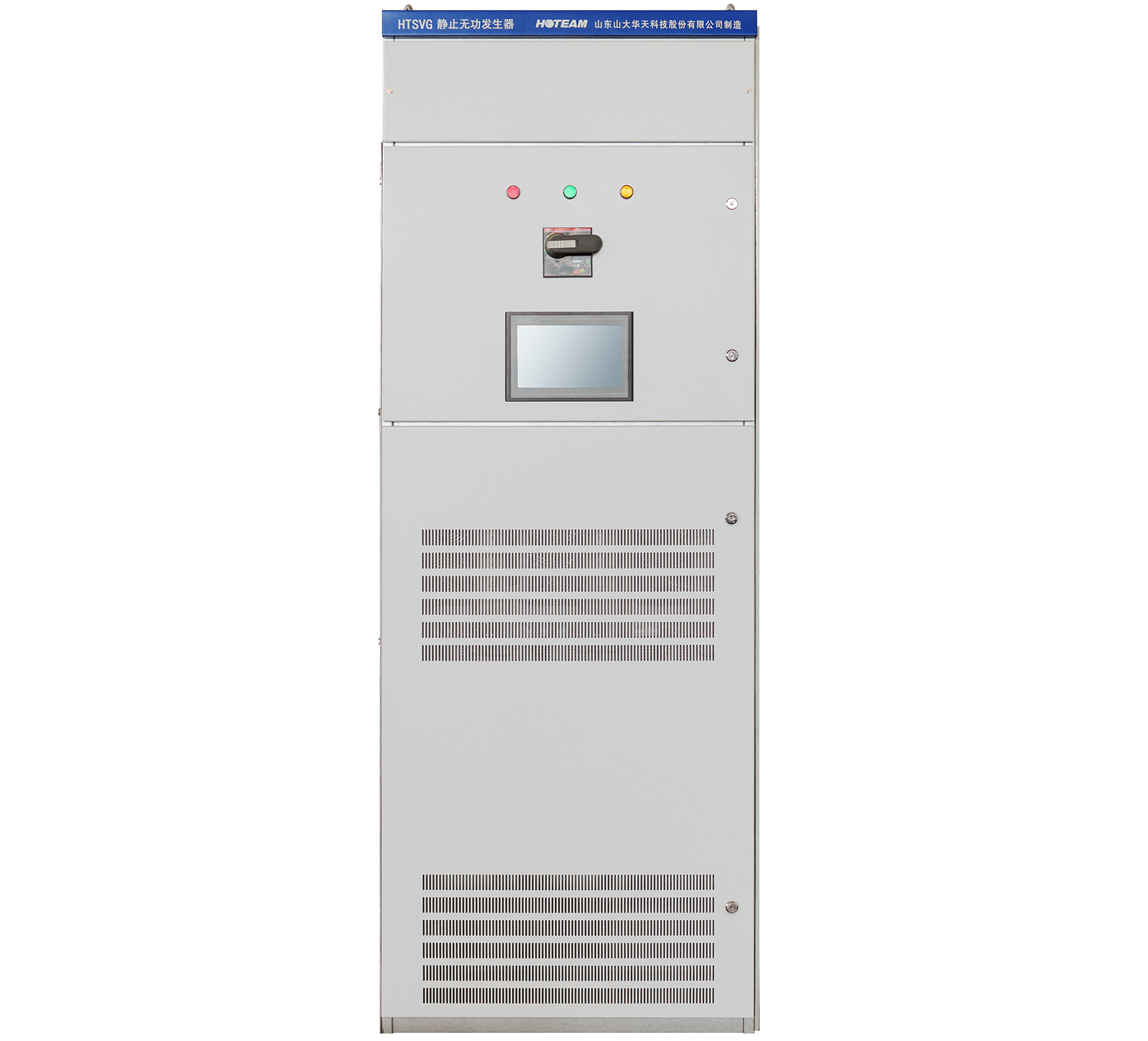

HTSVG低壓靜止無功發生器
工作原理
華天靜止無功發生器HTSVG(適用于低壓配電系統)是無功補償領域最新技術的代表，屬于靈活柔性交流輸電系統(FACTS)的重要組成部分。SVG并聯于電網中，相當于一個可控的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償電網系統所需無功功率，同時濾除系統中部分諧波，對電網無功功率、諧波實現動態無級補償。
華天HTSVG利用大功率電力電子器件(如IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>
HTSVG工作原理圖（直接控制型）
技術特點
更高效率、更低損耗
紋波交錯對消變流器專利技術，紋波小，諧波畸變率低；
多DSP協同控制，控制精度高、速度快。
更多功能、更多模式
無功諧波綜合補償，滿足各種配電系統補償需求；
可設定的諧波分次補償功能；
平衡補償功能，可平衡各相之間的負載電流；
RS-485、RS-232、TCP/IP接口，標準MODBUS RTU通訊協議。
更加穩定、更高可靠
光纖驅動，安全、可靠、抗干擾能力強；
多重保護功能，嚴格熱設計，確保系統運行安全可靠；
先進控制算法，適應各種復雜現場穩定運行；
數字化控制，中英文液晶顯示；
故障自診斷功能，歷史事件記錄功能。
更高功率密度、更易安裝維護
模塊化設計，安裝維護方便，功率密度高；
可以多機并聯運行，滿足各種補償容量需求；
輸出容量滿載后自動限流，無過載之憂；
可選擇的源電流和負載電流檢測方式，便于現場安裝。

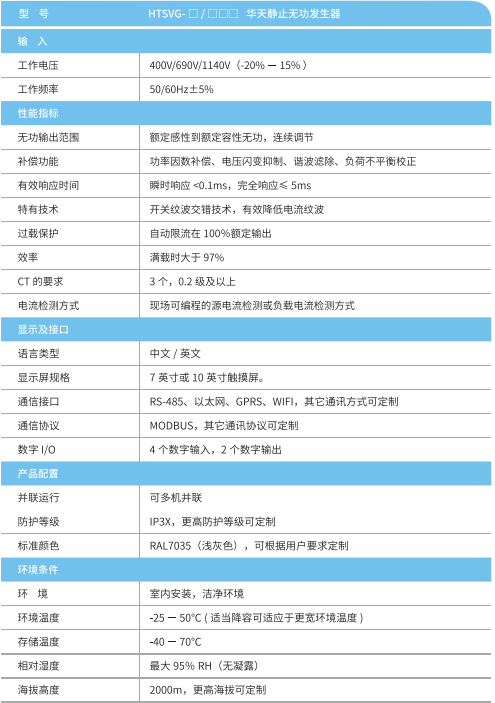

性能參數
