華天低壓動態無功發生裝置HTTSVG
HTTSVG由晶閘管投切電容器TSC和靜止無功發生器SVG組合在一起的可快速、連續光滑調節電力系統無功功率的裝置,解決了傳統無功補償分級補償及SVG成本高的問題,是石油化工、鋼鐵冶金、工業制造等行業理想的低壓動態無功補償設備。



    產品介紹



    華天低壓動態無功發生裝置HTTSVG是由晶閘管投切電容器TSC和靜止無功發生器SVG有機組合的可快速、連續光滑調節電力系統無功功率的裝置,解決了傳統無功補償分級補償及SVG成本高的問題,投切無涌流、響應速度快;是電力、通信、金融、石油、冶金等行業理想的低壓動態無功補償設備。



    工作原理



該裝置通過SVG來代替普通補償裝置最小步長容量的支路,由于無功發生器SVG部分可連續輸出,配合晶閘管投切電容器TSC后就能消除原有的輸出臺階誤差(分級補償),達到整機容量快速連續輸出的目的。此裝置不但補償速度快,成本低,而且連續輸出無功,避免了純TSC投切有級差造成的無功電能的累積,因此在本機容量足夠的情況下可實現全程功率因數為1的效果。



由動態無功補償控制器作為主控制器檢測系統所需的無功功率(采用DSP進行四象限無功計算),指令下發給TSC支路快速投切電容器,同時也下發給SVG支路,SVG控制器按接收到的無功指令控制自身逆變器產生所需的無功功率,TSC支路實現大容量的粗調,SVG支路實現小容量的細調。

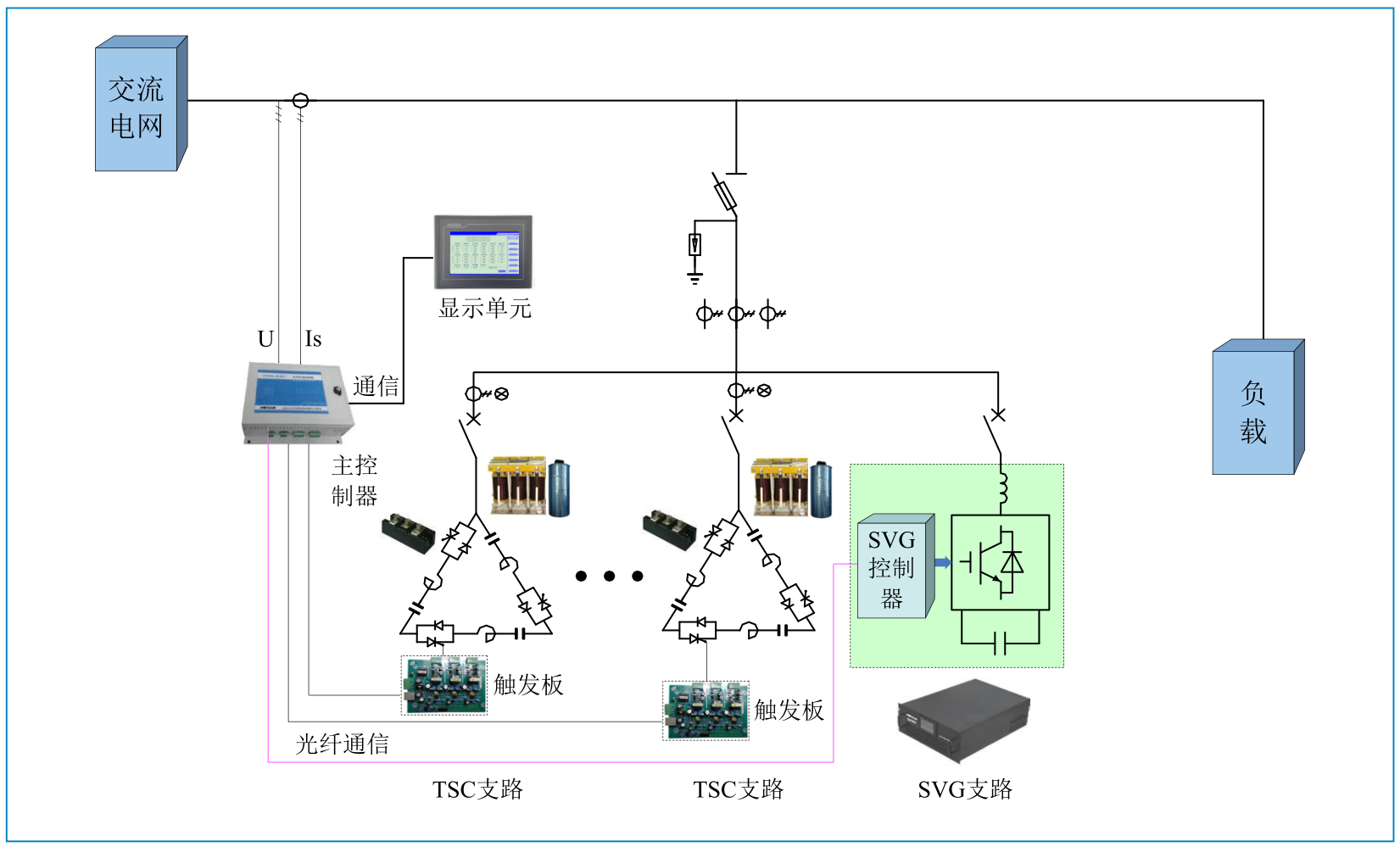

華天低壓動態無功發生裝置工作原理

HTTSVG低壓動態無功發生裝置系統工作原理圖



    性能特點



   · 輸出無功功率可在整機容量范圍內連續調節;

   · 功率因數可全程為1(總補償容量足夠的情況下);

   · SVG無功發生器支路可以雙向輸出無功功率;

   · SVG無功發生器支路剩余容量可以開啟有源濾波;

   · TSC投切電容器采用無暫態投切技術,投入時無涌流;

   · SVG無功發生器采用逆變雙重化技術,可以減少紋波電流;

   · 動態響應時間為≤20ms;

   · 光纖驅動+光電隔離觸發技術,安全、可靠、抗干擾能力強;

   · 嚴格熱設計,確保系統運行安全可靠;

   · 多重軟、硬件抗干擾措施,抗干擾能力強,工作可靠;

   · 自動檢測系統電壓、電流、有功、無功和補償前后功率因數;

   · 具有RS485接口,標準MODBUS通訊協議,計算機遠程監控。





技術參數

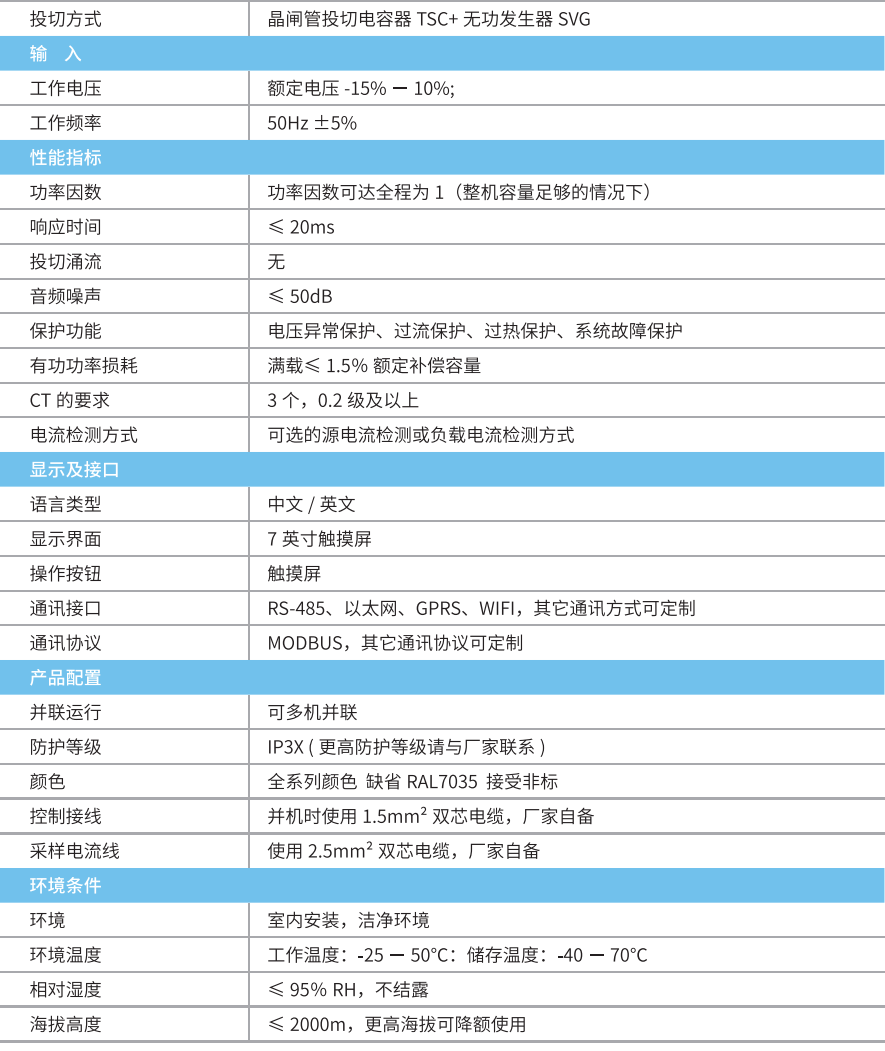

華天低壓動態無功發生裝置技術參數
