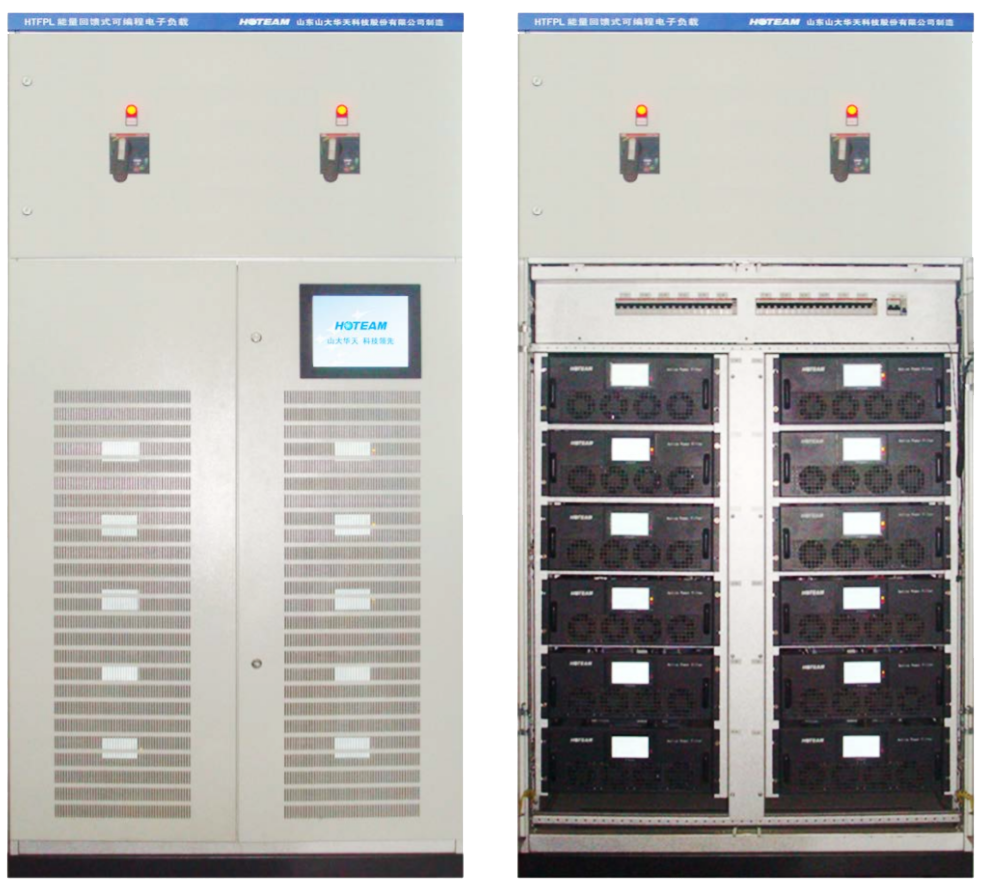

華天能量回饋式可編程電子負載HTFPL
HTFPL可模擬多種類型的負載,具有精度高、編程靈活、安全可靠、維護簡單、擴容方便等優點。
    各種電源類產品:如穩壓電源、UPS、消防應急電源、直流電源、充電器、發電機等,出廠前均需要進行負載老化與試驗。傳統的方法是采用電阻進行能耗放電,這一方面會消耗大量的電能,另一方面會大大增加輸配電設備的容量,同時釋放的熱量會增加空調的負擔。

    在電源老化、測試過程中通常采用特定的非線性負載,如三線制整流器、四線制整流器等,同時其功率因數也有特定要求。

    在有源電力濾波器及無功補償設備的檢驗、測試、老化過程中,不僅有上述要求,同時還需可設定的三相有功不平衡、無功功率,諧波次數、幅值、相位可編程特性。華天HTFPL系列能量回饋式可編程電子負載由負載模擬單元、能量回饋單元和可編程人機界面組成,可模擬多種類型的負載,具有精度高、編程靈活、安全可靠、高效節能、維護簡單、擴容方便等優點。



   系統構成


    華天HTFPL系列能量回饋式可編程電子負載整機采用模組結構,采用交直交的背靠背雙向可調逆變技術,由多個負載、回饋對并聯構成,負載單元四線制接入電網、回饋單元三線制接入電網,二者的直流母線正負分別相連。



    人機界面通過RS485總線集中監控管理負載單元、回饋單元,模擬小電流負載時,可運行一個負載回饋對,模擬大電流負載時,可運行多個負載回饋對。每個負載回饋對又可以單獨調節輸出電流的大小,以達到精確輸出的要求。



    常見的負載類型已經預存于每個負載單元的控制模塊中,通過人機界面可以一鍵加載。人機界面具有編程功能,可以自定義任意電流波形,同時,預存了多種負載模版,編程既簡單又快速。



    負載階躍時,由光纖信號同步各負載單元,同步特性好。

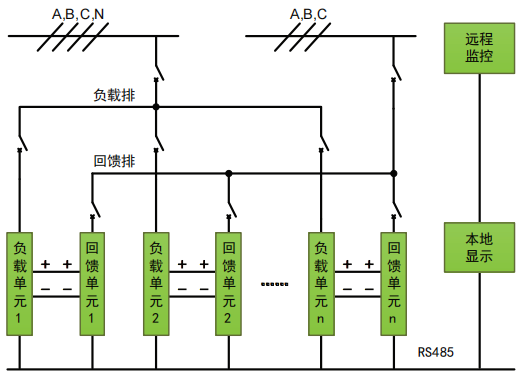

系統構成框圖


   工作原理


     人機界面與負載單元的控制器通信,指定其加載某種預存的負載電流波形數據,或者下發編程的電流波形數據,控制器中的高速數字信號處理器(DSP)對數據進行處理,得到指令電流,并通過電流跟蹤控制電路和驅動電路,以脈寬調制(PWM)信號形式向負載電流發生電路送出驅動脈沖,驅動IGBT或IPM功率模塊,生成負載電流,實現各種負載類型的模擬。



     每個“負載單元”可以編程輸出各種負載波形,其輸入的有功功率通過“回饋單元”實現平衡。由于“回饋單元”可以實現雙向能量控制,因此“負載單元”通過編程可以模擬為阻性負載、容性負載、感性負載、整流器負載、電動機、發電機等各種類型的負載,也可以模擬以上幾種類型負載的疊加。

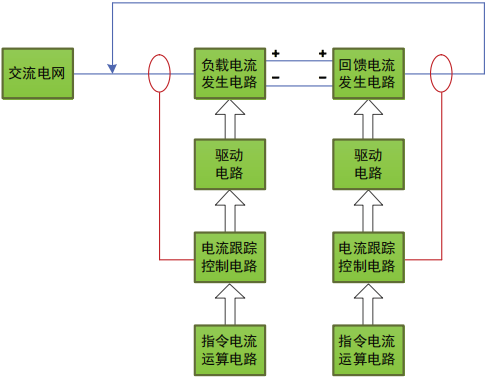

工作原理框圖



   主要特點


    可模擬多種負載類型。


    阻性負載、感性負載、容性負載,各種負載的組合;

    不平衡負載,如單相負載、線間負載;

    三相四線整流器、單相整流器;

    三相三線六脈整流器、三相三線十二脈整流器;

    單相、三相發電機;

    自定義的任意電流波形負載;

    負載階躍,可預設階躍速度,方便試品的響應速度測試。




    輸出電流控制精度高。


    輸出30A~600A電流控制精度均可達到3%以下。

    模塊并聯,擴容方便

    模塊化,維護簡單;

    單獨模塊故障不影響系統運行,具有冗余功能。




    高效節能。


    恒頻PWM專利技術,紋波小、損耗低;

    整機效率高于92%(滿載輸出);

    節能,可將有功電能回饋到電網。




    人機界面友好,操作方便。


    常見負載類型一鍵加載;

    預存多種模板,編程快速靈活;

    編程數據可存儲,調用方便;

    多模塊集中管理,按需啟動,輸出容量可調。





   負載模擬測試

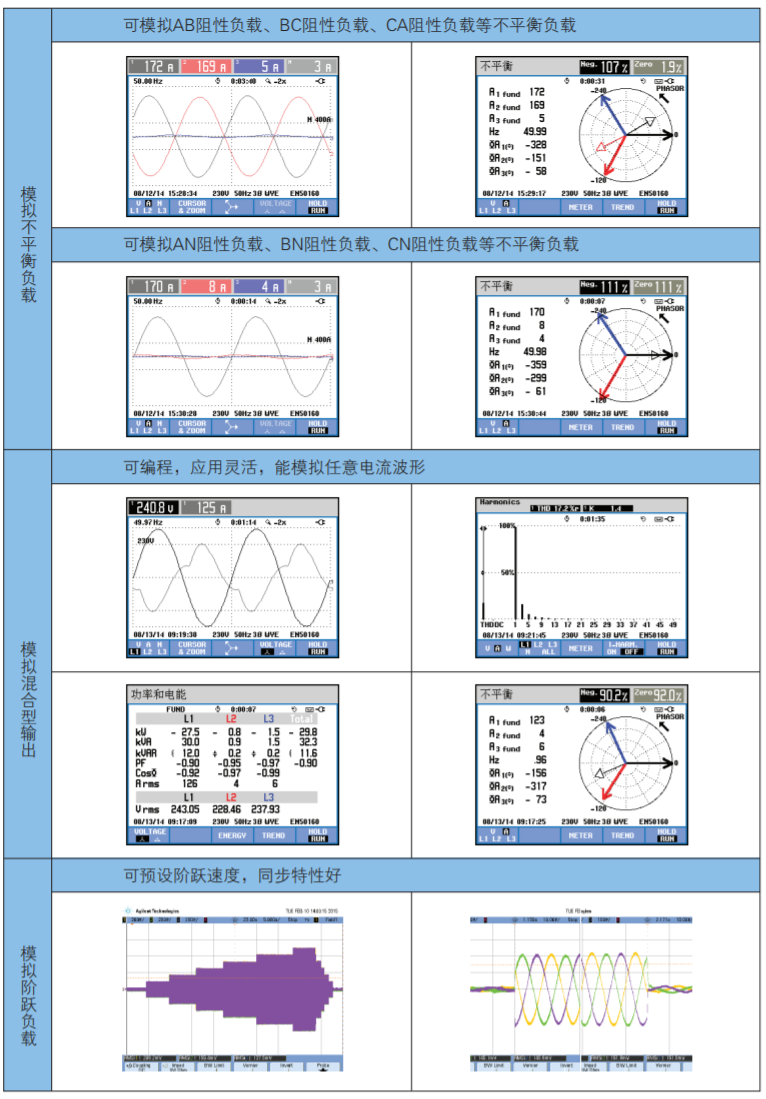

華天能量回饋式電子負載模擬測試

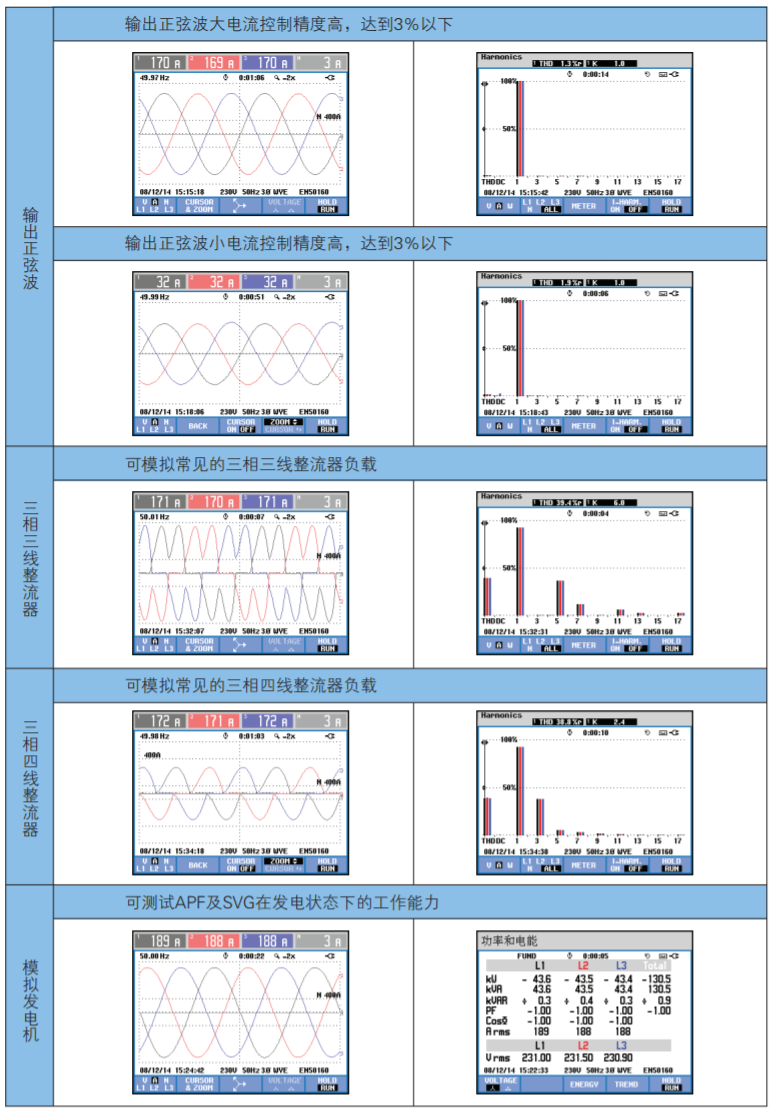

山大華天可編程電子負載模擬測試




   技術參數

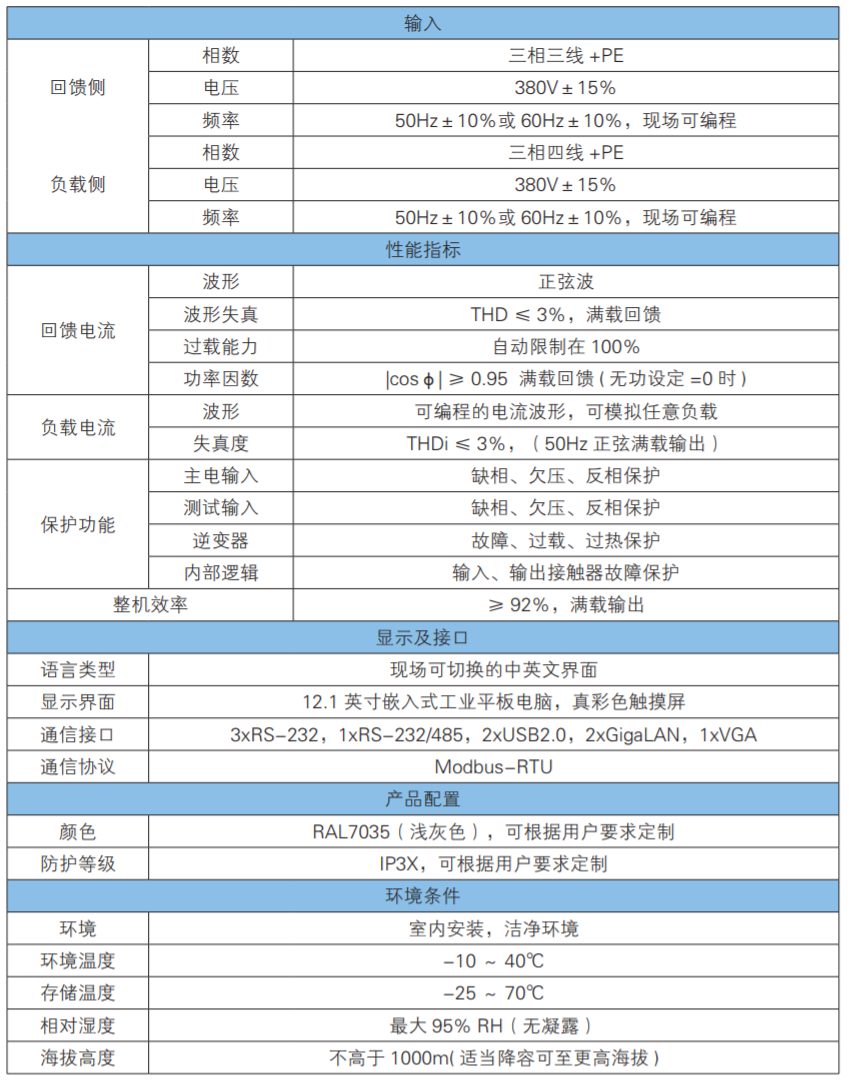

華天可編程電子負載技術參數





    規格型號

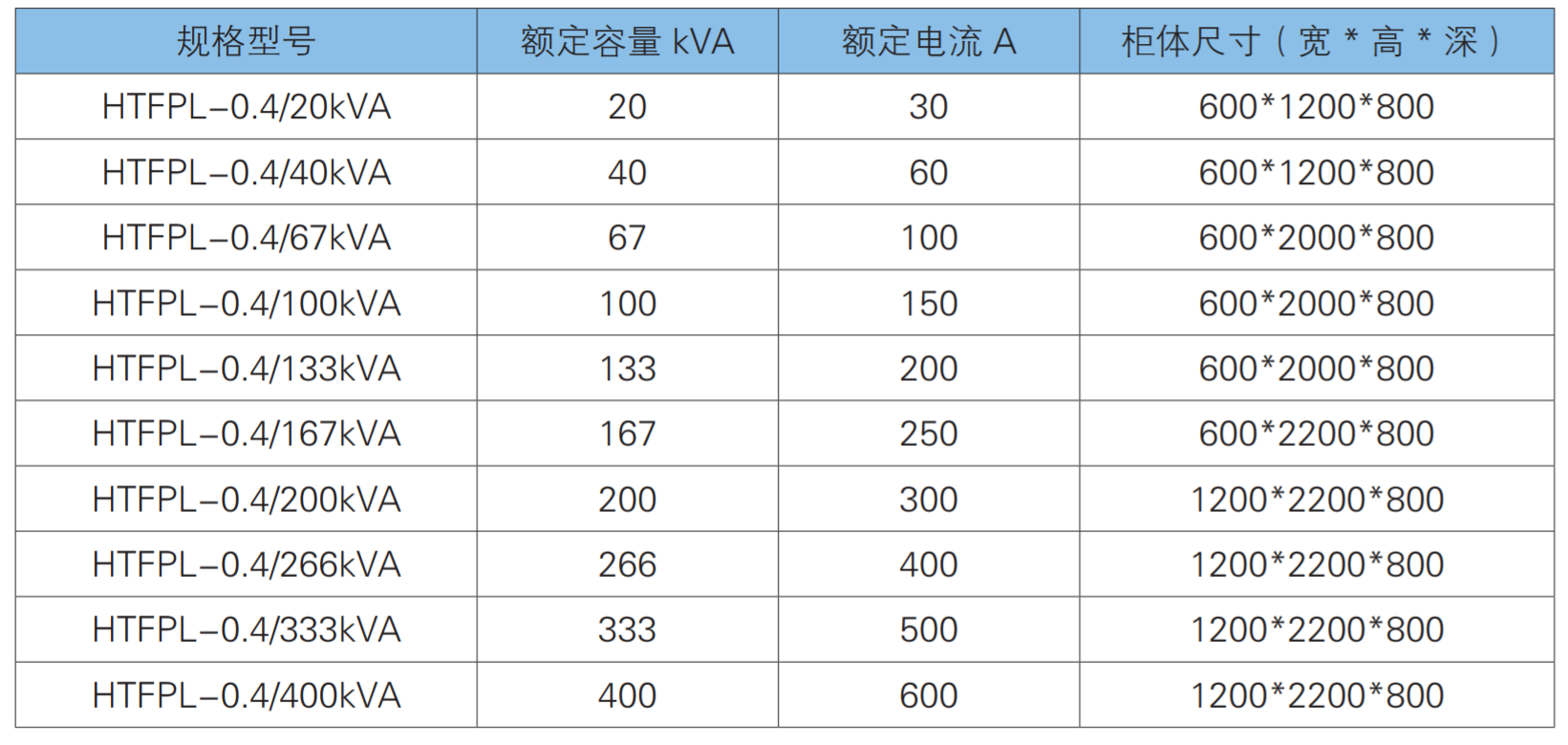

山大華天可編程電子負載規格型號





   在并聯補償裝置綜合測試系統中的應用



     無功補償裝置、無源電力濾波器裝置、有源電力濾波器裝置作為電能質量治理的主要設備,得到廣泛的應用。這些設備在性能測試時需要測試眾多指標。



     并聯補償裝置綜合測試系統是適用于各類并聯補償裝置的實驗平臺,可以產生各種類型的模擬負載,方便補償裝置的各種性能測試。



     綜合配電部分具有補償裝置接入方便、電流及電壓采樣方便、擴充其它負載方便、保護功能齊全的特點,裝設電動操作的總進線開關,可以遠程操作。



     系統接入調壓裝置,可用于其它電壓等級的設備測試,同時,節省了外網容量。

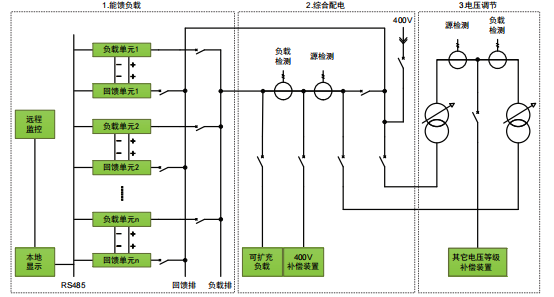

并聯補償裝置綜合測試系統框圖




   在電源裝置測試中的應用

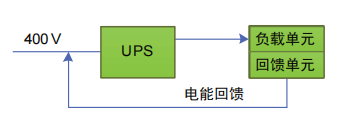

     可用于UPS、穩壓電源等裝置的性能測試與老化。





    在發電機性能測試與老化中的應用

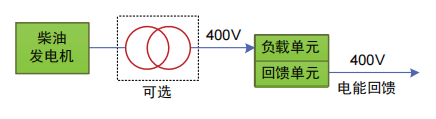

     可用于柴油發電機等裝置的性能測試、老化。
